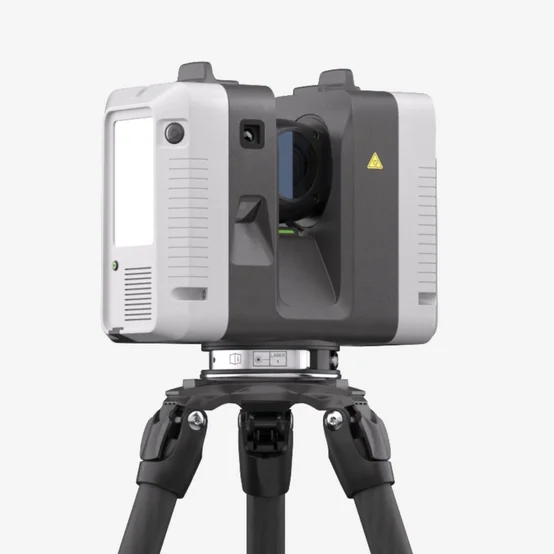

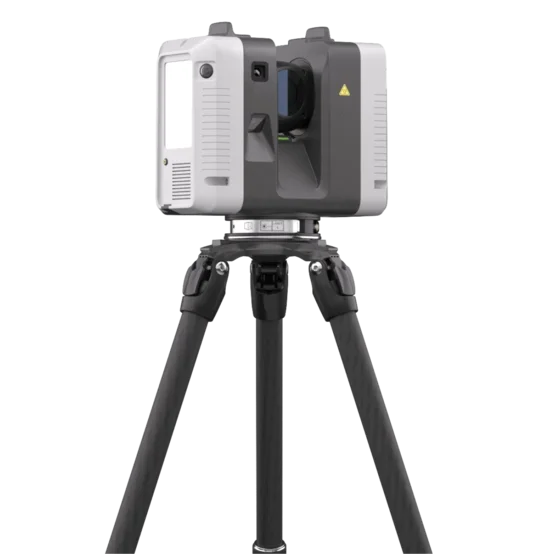

Artec Ray II
Стационарен лазерен 3D скенер за големи обекти и пространства.
Цена 71 340 € с ДДС
Обсъдете с нас избора, обучението и условията за поддръжка.
- Точкова точност при 10 m
- 1,9 mm по данни на производителя
- Максимален обхват
- 65 m при висока плътност; 130 m при средна или ниска плътност
- Технология
- Наземно лазерно 3D сканиране от стационарни позиции
Общ преглед
С високоточния безжичен лазерен 3D скенер с голям обсег Ray II можете прецизно и бързо да заснемате от големи до масивни обекти, сцени или цели зони от разстояние до 130 метра. Очаквайте 3D точкова прецизност, която отговаря на най-високите професионални стандарти и най-добрата в класа ъглова точност. Идеален за прецизно заснемане на огромни обекти като ветрогенератори, корабни витла, самолети, мостове или фабрични халета, както и за криминалистични сцени или археологически обекти. Това професионално LiDAR решение генерира 3D сканирания с най-високо качество, независимо дали приложението Ви е реверсивно инженерство, инспекция, създаване на реалистични дигитални двойници, документиране на местопрестъпления или мониторинг на промените в гражданската инфраструктура във времето. Лекотата и преносимостта на безжичния Ray II го правят изключително лесен за транспортиране навсякъде, където е необходим: превозни средства могат да бъдат заснети за минути, а летателни апарати и цели сгради – само за няколко часа.

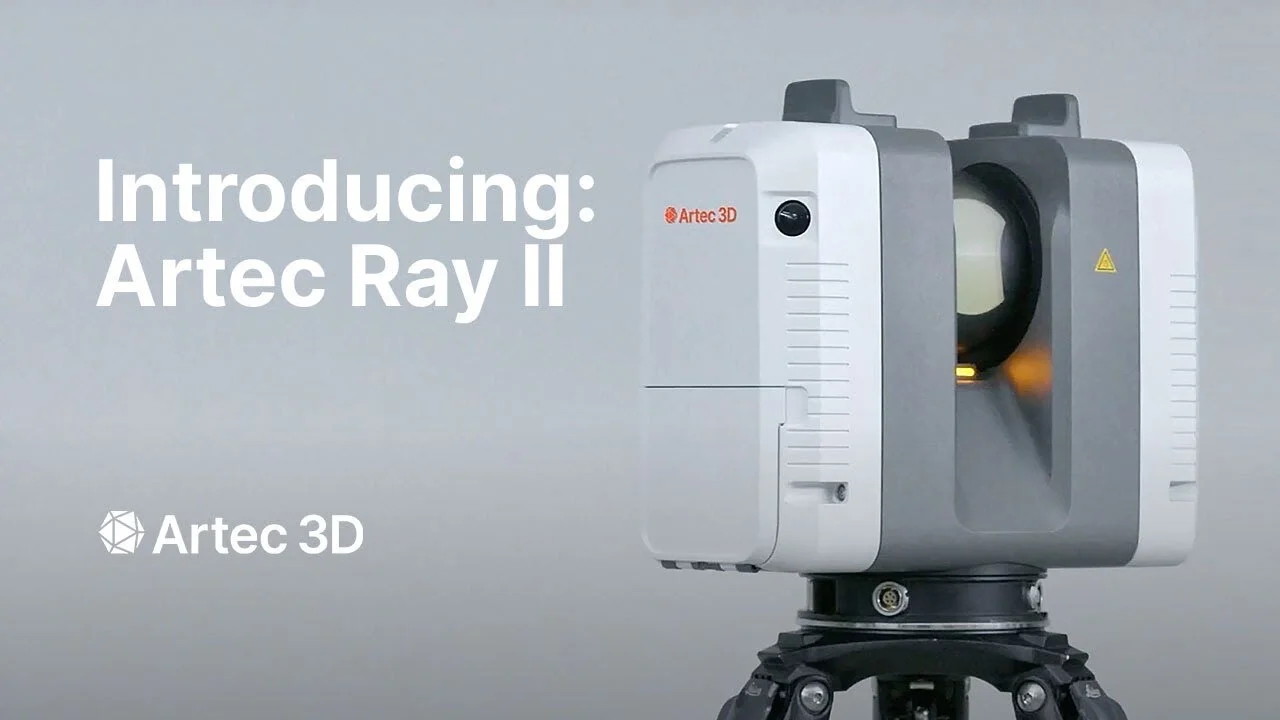

Открийте как високоточният Ray II заснема огромни обекти и пространства, без да пропусне нито един детайл.
Технология
Скорост
Заснемане на пълен купол (360°) при най-висока разделителна способност само за 1 мин. 42 сек.
Точност
Очаквайте безкомпромисна 3D точкова прецизност от 1.9 mm при разстояние от 10 метра.
Разделителна способност
Никакви пропуснати детайли благодарение на разделителната способност от 3 mm при дистанция от 10 метра
Прецизност от метрологичен клас
Artec Ray II сканира с висока 3D точкова прецизност и най-добрата в своя клас ъглова точност.
| 3D point accuracy @10m | 1.9 mm |
|---|---|
| 3D point accuracy @20m | 2.9 mm |
| 3D point accuracy @40m | 5.3 mm |
| Ъглова точност | 0.87 mm @10m (or 18 arcseconds) |
| Точност на дистанцията | 1.0 mm + 10 ppm |
| Шум при измерване на дистанцията | 0.4 mm @ 10m – 0.5mm @ 20m |
Проверка и настройка
Ако Вашето устройство не е перфектно калибрирано, скенерът или автоматично ще се калибрира чрез заснемане на заобикалящата среда, или ще Ви уведоми, ако е необходимо допълнително действие.
Сертификати за точност
Сканирайте с пълна увереност, знаейки, че Вашият скенер е преминал проверка и отговаря на всички технически спецификации.
Декларация за съответствие
Вашият скенер е преминал строги тестове и е гарантирано, че съответства на изискваните 11 европейски стандарта за безопасност.
Брилянтна текстура
Откривайте и най-малките повърхностни неравности със системата от три камери на Ray II с обща резолюция 36 MP и изключителна HDR текстура.

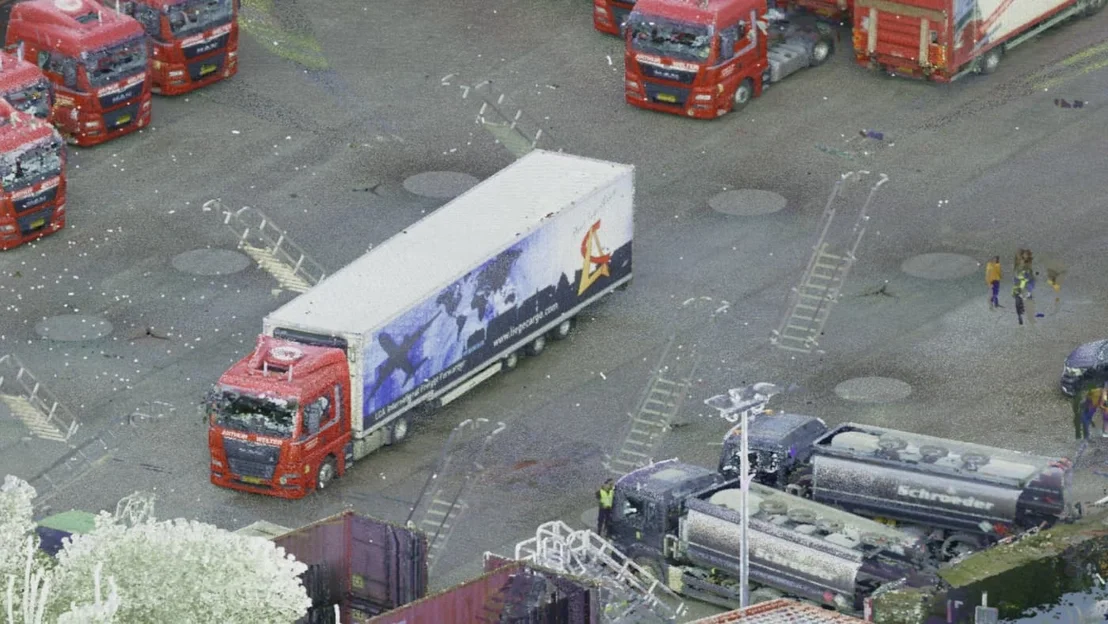

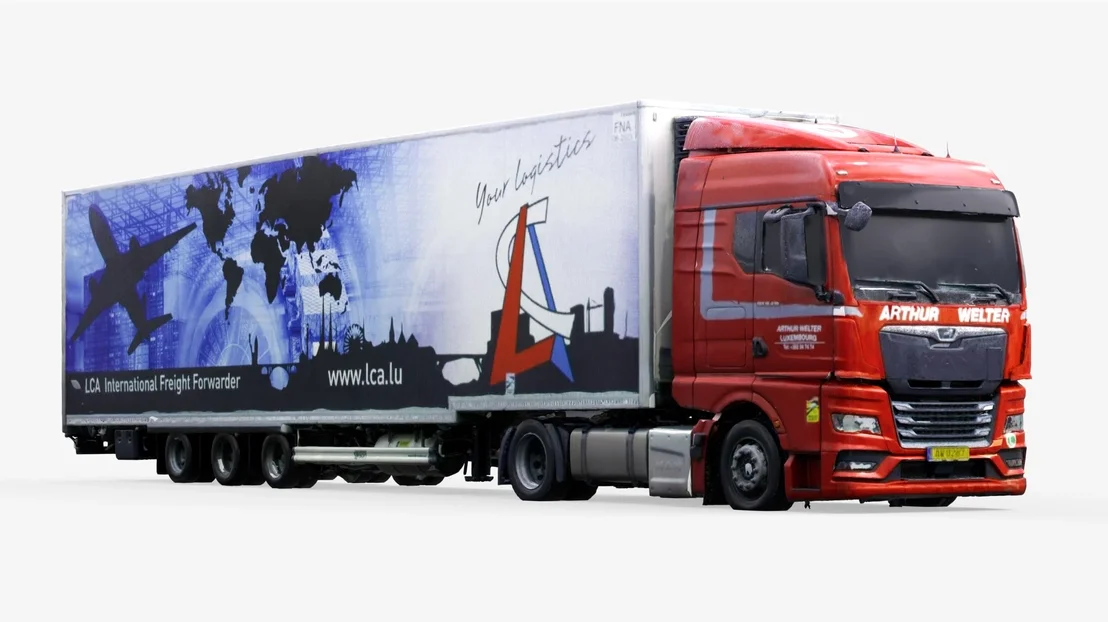

Реалистични копия
В сферата на опазването на културното наследство Ray II позволява пресъздаването на всеки детайл в автентични и реалистични цветове.
Документиране на сцени
Цветните изображения добавят визуален контекст към геометрията на заснетата сцена. Приложимостта на данните като доказателство се определя от процедурата по заснемане и съхранение и изискванията на съответния случай.
Бързина и лекота
Artec Ray II заснема данни със забележителната скорост от 2 милиона точки в секунда.
| Разделителна способност | 3 mm | 6 mm | 12 mm |
|---|---|---|---|
| Без текструра | 1 min 42 sec | 51 sec | 26 sec |
| С текстура | 2 min 42 sec | 1 min 51 sec | 1 min 26 sec |
Обхват и плътност
При висока плътност максималният обхват е 65 m; при ниска и средна плътност е 130 m. Изберете настройката според нужния детайл. Времето за заснемане на изображения и регистрация е отделно от времето за лазерно сканиране.

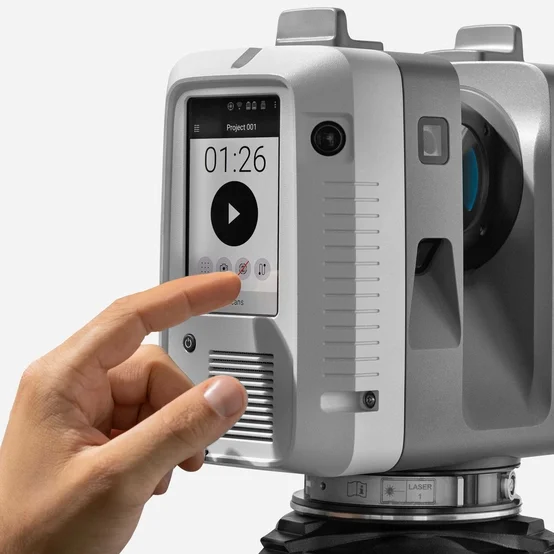

Управление от устройството
Ray II гарантира сканиране без излишни усложнения – основните функции са достъпни директно от вградения интерфейс. Всичко е толкова лесно, колкото натискането на един бутон, без нужда от компютър или друго устройство.
Подготовка за работа на обекта
Номиналната маса на скенера е 5,3 kg. За пренасяне и разполагане предвидете отделно статива, батериите и принадлежностите; това не е обща маса на полевия комплект.
Дистанционно сканиране
Когато сканирате мащабни обекти, труднодостъпни места или зони на голяма височина, можете лесно да управлявате скенера от разстояние чрез приложението Artec Remote App.
Регистрация в реално време
Проследявайте движението на скенера в реално време благодарение на усъвършенстваните алгоритми за навигация в 3D пространството, включително визуалната инерциална система (VIS), алтиметър, компас и глобална навигационна сателитна система (GNSS).
Автоматично премахване на движещи се обекти
Интелигентната функция на Ray II автоматично филтрира движещи се обекти (хора или превозни средства), които влизат или излизат от сцената, запазвайки фокуса само върху нужните данни.
Система за непрекъснато захранване
С две батерии с възможност за гореща замяна (hot-swap) и още две в режим на изчакване, скенерът е готов за 8 часа непрекъсната работа. Зареждайте, докато сканирате, и подменяйте батериите без прекъсване на процеса.
Защита от вода и прах (IP54)
Вашата работа и устройството са защитени от влага и прахови частици, благодарение на високия клас защита IP54.

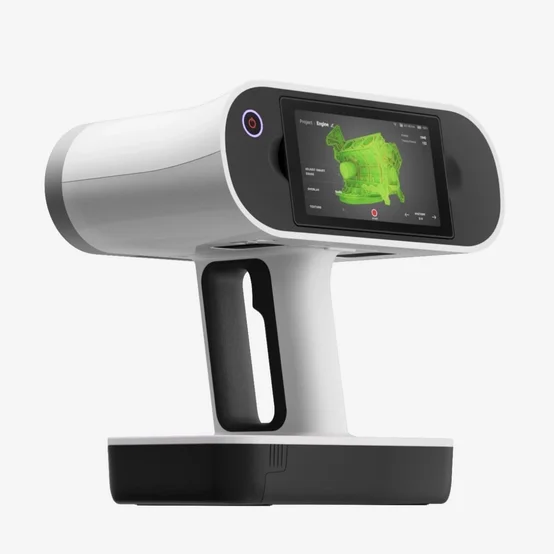

Перфектната комбинация с Leo
Изключително подходящ за съвместна работа с безжичния технологичен лидер Artec Leo. Този тандем позволява бързо и прецизно заснемане на масивни обекти с пълно покритие на всяка повърхност.
„Златната двойка“ на 3D сканирането
Непобедима комбинация от два интелигентни, безжични скенера: обхватът и скоростта на Artec Ray II за цели сцени и масивни обекти, съчетани с мобилността на ръчния Artec Leo за специфични зони и ъгли.
Съвместимост с всички скенери Artec
Скенерът с голям обсег Ray II се интегрира безпроблемно с всички останали 3D скенери на Artec само за няколко секунди.

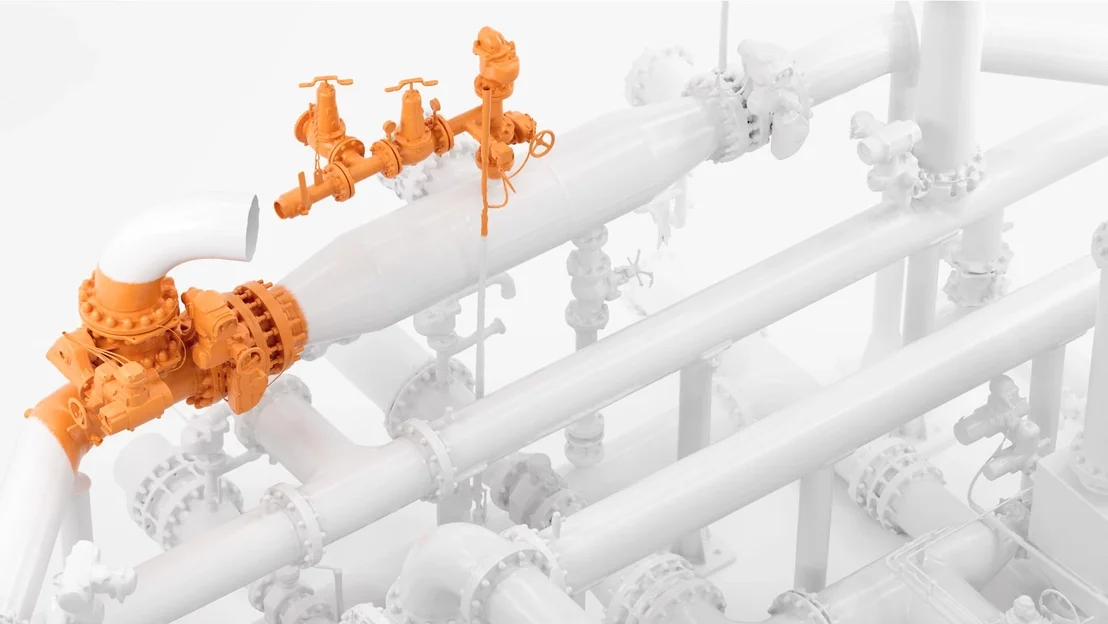

Експорт от сканиране към CAD
Заредете данните в Artec Studio, за да позиционирате прецизно Вашите сканирания и да ги напаснете към CAD примитиви. След това експортирайте директно към SOLIDWORKS или друг CAD софтуер. За целите на метрологичния контрол можете да изпратите данните директно към Geomagic Control X за изготвяне на детайлни доклади.
Приложения
Аерокосмическа индустрия
Използвайки мощта на Ray II за заснемане на до 2 милиона точки в секунда, инженерите вече могат да оптимизират инспекцията, дизайна, разработката и тестването на самолети за по-бързи, безопасни и икономични полети.
Автомобилна индустрия
Заснемайки механични и сложни повърхности само за минути, Ray II предоставя на специалистите облаци от точки с висока разделителна способност за инспекции, краш тестове и оптимизация на дизайна.
Дигитални двойници
Идеален за създаване на дигитални двойници, скенерът Ray II предлага точност от индустриален клас, скорост и лекота при заснемане на данни през целия жизнен цикъл на обекта.Ideal for digital twin creation pipelines, the Ray II scanner offers industry-class accuracy, speed, and ease of use for capturing surface data throughout the entire object lifecycle.
Криминалистика
Разследващите вече могат светкавично да документират цели местопрестъпления и доказателства. Преносимият и безжичен Ray II поставя началото на нова ера в съдебната експертиза.
Контрол на качеството
Производителите могат уверено да откриват дефекти и отклонения, ускорявайки производствените процеси и гарантирайки най-високи нива на качествен контрол.
Реверсивно инженерство
В комбинация с функцията scan-to-CAD на Artec Studio, Ray II се отличава сред всички лазерни скенери, доставяйки детайлни сканирания с ненадмината прецизност от метрологичен клас.
Индустриален дизайн и производство
Разкривайки огромно количество 3D детайли, Ray II помага на дизайнерите да усъвършенстват CAD проекти и да оптимизират прототипирането на големи обекти и машини.
Опазване на културното наследство
Специалистите могат дигитално да съхранят безценни обекти, да извършват периодични инспекции и да трансформират сканиранията в спиращи дъха 3D модели за виртуални изложби.
Наука и образование
Изследователите се възползват от скоростта и кристалните 3D сканирания с живи HDR текстури, придобивайки нови знания в различни научни дисциплини.
Гражданска инфраструктура
Ray II извежда инспекцията на пътища, мостове, язовири и тунели на следващо ниво, подобрявайки безопасността и устойчивостта при строителство и поддръжка.
Археология
Ray II позволява на археолозите лесно да генерират 3D документация на разкопки, да съхраняват дигитално артефакти и фосили и да извършват детайлен анализ на обекти.
Кой скенер да изберете?
Artec Jet
Изключително гъвкава SLAM-базирана LiDAR система за заснемане на обширни зони, включително строителни площадки, пътни мрежи и опасни или труднодостъпни среди.
Тип скенер: Мултимодален Размер на обектите: XL, XXL Точност: до ±10 mm
Artec Ray II
Стационарен LiDAR скенер, предназначен за дигитализиране на големи обекти и сцени – от лопатки на турбини и превозни средства до цели сгради. Осигурява метрологична прецизност във всяка зона от интерес.
Тип скенер: Стационарен Размер на обектите: L, XL Точност: до 1.9 mm
Artec Leo
Безжичен ръчен 3D скенер от типа „всичко в едно“, предназначен за детайлно заснемане на сложна геометрия и повърхности с критично значение на текстурата. Покрива „слепите петна“ и постига висока точност при детайли в по-малък мащаб.
Тип скенер: Ръчен Размер на обектите: M, L Точност: до 0.1 mm
Artec Ray II: спецификации
| Точност и разделителна способност | |
|---|---|
| Точност на 3D точка | 1.9 mm @ 10 m; 2.9 mm @ 20 m; 5.3 mm @ 40 m |
| Ъглова точност | 18 arcseconds (0.87 mm @ 10 m) |
| Точност на дистанцията | 1.0 mm + 10 ppm |
| Разделителна способност | Три настройки: 3 / 6 / 12 mm при 10 m |
| Шум при измерване на дистанцията | 0.4 mm @ 10 m; 0.5 mm @ 20 m |
| Зрително поле и обхват | |
| Зрително поле | 360° (horizontal) / 300° (vertical) |
| Обхват | 0,5–65 m при висока плътност; до 130 m при ниска/средна плътност |
| Скорост | |
| Скорост на 3D заснемане | Up to 2,000,000 pts/sec |
| Време за сканиране без текстура при 10 m | 1 мин 42 сек при 3 mm; 51 сек при 6 mm; 26 сек при 12 mm |
| Време за сканиране с текстура при 10 m | 2 мин 42 сек при 3 mm; 1 мин 51 сек при 6 mm; 1 мин 26 сек при 12 mm |
| Заснемане на цвят | |
| Камера | Три камери с 36 MP; 432 MP сурови данни за калибрирано сферично изображение 360° × 300° |
| HDR | Automatic, 5 brackets |
| Работа | |
| На скенера | Цветен сензорен WVGA дисплей, 480 × 800 пиксела |
| Мобилни устройства | Artec Remote за таблети и телефони с iOS и Android |
| Алгоритми | |
| Регистрация в реално време | Автоматично подравняване на облаци от точки чрез проследяване на движението на скенера (VIS) |
| Автоматично отстраняване на движещи се обекти | Отстраняване на данни за движещи се обекти чрез Double Scan |
| Проверка и настройка | Процедура за проверка на ъгловите параметри на място без мишени |
| Сензори за навигация | |
| Визуални и инерционни системи | Инерционна система с видео за проследяване на движението в реално време |
| Наклон | IMU-based, Accuracy: 18 arcseconds |
| Сензори за геолокация | Висотомер, компас и глобална навигационна спътникова система |
| Интерфейси | |
| Безжична връзка | Integrated wireless LAN (802.11 b/g/n) |
| Съхранение на данни | AS256: сменяема USB 3.0 памет, 256 GB |
| Хардуерни характеристики | |
| Технология на сканиране | Измерване по време на полета с технология Waveform Digitizing (WFD) |
| Клас на лазера | 1 (IEC 60825-1:2014), 1550 nm (invisible) |
| Размери | 120 mm × 240 mm × 230 mm / 4.7″ × 9.4″ × 9.1″ |
| Маса | 5,35 kg номинално; без батерии и статив |
| Захранване | |
| Вградена батерия | 2 × AEB364 презареждаеми Li-Ion батерии; до 4 часа според условията |
| Външен | GEV282 AC adapter |
| Работна среда | |
| Работна температура | -5° to +40°C |
| Прах и влажност | Степен на защита от прах и вода IP54 (IEC 60529) |
Времената са за един пълен купол при посочената плътност. Последващата регистрация и обработка не са включени; редовете с и без текстура разграничават заснемането на изображения.
Посочените стойности са по данни на производителя. Резултатът зависи от конфигурацията, материала и условията на работа.
