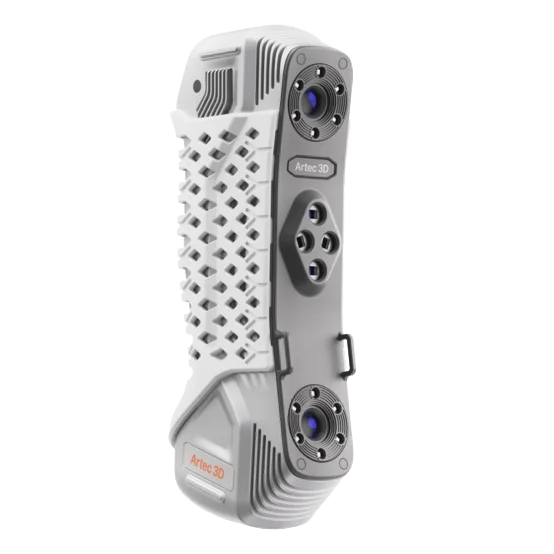

Artec Point II
Ръчен лазерен 3D скенер с референтни маркери за обратен инженеринг и контрол на качеството.
Цена 28 680 € с ДДС
Обсъдете с нас избора, обучението и условията за поддръжка.
- Точкова точност
- До 0,02 mm
- Обемна точност
- 0,015 mm + 0,035 mm/m; с Artec Metrology Kit: 0,015 mm + 0,015 mm/m
- Технология
- Ръчно лазерно сканиране с референтни маркери
Общ преглед
Artec Point II е маркерен (target-based) 3D лазерен скенер, проектиран за метрологична точност до 0,02 mm съгласно ISO стандарти. Създаден за контрол на качеството и обратен инженеринг (reverse engineering), той заснема безпроблемно сложни геометрии, включително черни и светлоотразителни повърхности.
Скенерът разполага с подвижни HD камери под ъгъл за достъп до тесни пространства и поддържа бързо превключване между три режима на сканиране (мрежов, паралелен и единичен лъч). Защитата IP50 и здравият олекотен метален корпус гарантират надеждна работа и висока повторяемост на резултатите в тежки промишлени условия.
Технология
0.02 мм
точност
0.02 мм
резолюция
5.8 million
измервания/секунда
Измерване с определени условия
Точността на 3D точка и обемната точност описват различни величини. Проверете нужния допуск, размера на обекта и конфигурацията преди избор на процес.
Метрологична точност:
Точност до 0,02 mm с сертифицирана повторяемост за критични приложения.
Висока скорост на заснемане
Модернизирана лазерна проекция за по-висока плътност на облака от точки при всяко преминаване.
Стабилен тракинг при 120 FPS
Задържане на координацията дори при резки движения на оператора, гарантирайки заснемане без загуба на кадри.
Адаптивни режими за всяка повърхност
Избирайте между три режима за оптимални резултати – високоскоростна решетка, паралелни лазери за заснемане на сложни геометрии и единичен лазер за труднодостъпни области, като дълбоки отвори.
Увеличение до 8x
Възможност за детайлен преглед на повърхността в реално време за заснемане на микрорелеф и фини детайли.
Широко зрително поле (FOV)
Обхваща по-големи обекти с един ход, като запазва референтните маркери в кадър за непрекъснат процес.
Изпитване и калибриране
Производителят описва лабораторно изпитване на точността и повторяемостта. Документацията на конкретното устройство и критериите за вашата задача трябва да се разглеждат отделно.
Обхват на лабораторното изпитване
Artec посочва изпитване спрямо VDI/VDE 2634 и JJF 1951 в лаборатория с акредитация по ISO 17025. Това не е сертификация на всяко изделие, измерено със скенера, или на 8-CELL.
Повторяем процес
Подготовката на обекта, маркерите и последователността на заснемане помагат процесът да бъде повторен. Проверете резултата по договорени приемни критерии.
Компактен и ергономичен
Олекотен корпус за работа с една ръка – позволява сканиране в труднодостъпни зони, отдолу, отзад или в дълбоки ниши.
Защитен метален корпус
Устойчива конструкция, проектирана за агресивна работна среда.
Работна среда
Производителят посочва диапазон от −10 до 40 °C и защита IP50. Изискванията за точност се оценяват при условията на конкретното измерване.
Ефективно охлаждане
Оптимизираното терморегулиране и ниската консумация позволяват продължителни сесии на натоварване без прегряване или отклонения в точността.
Три режима според геометрията
- 54 кръстосани сини лазерни линии за бързо заснемане.
- 17 паралелни сини лазерни линии за фини детайли.
- Една синя лазерна линия за дълбоки отвори.
Превключвайте режима според повърхността и достъпа до нея. Подготовката на маркерите и проверката на покритието остават част от измерването.
Артек Студио
Алгоритмите на Artec Studio превръщат суровите данни в готови за употреба 3D модели за секунди.

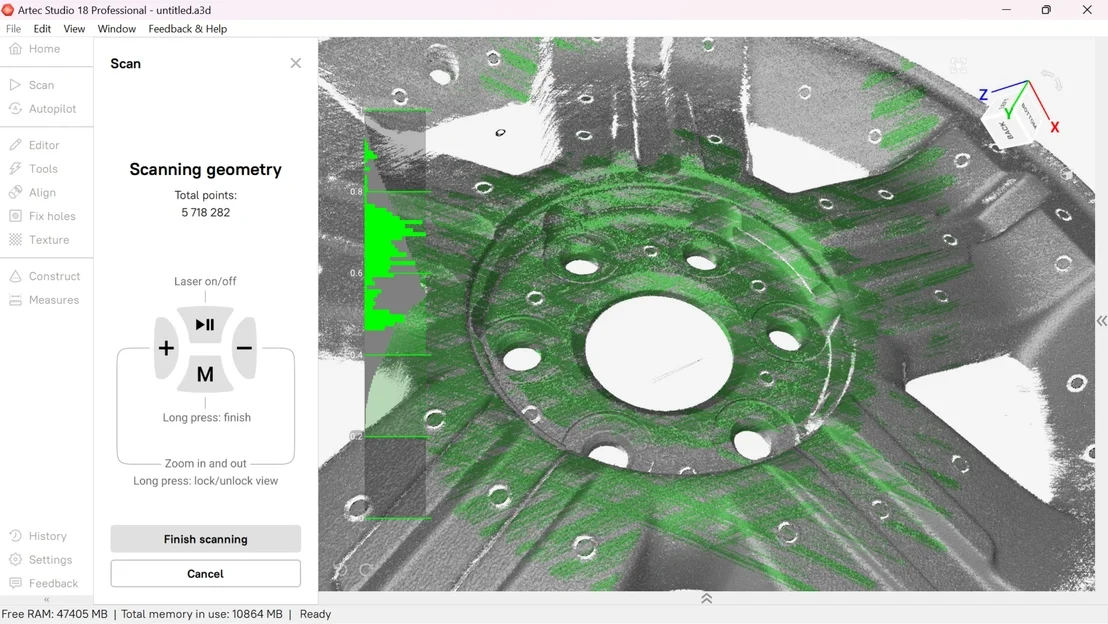

3D Radar в реално време
Цветово кодирана визуализация показва покритието и разстоянието до повърхността по време на самия процес.
Вградени инструменти за инспекция

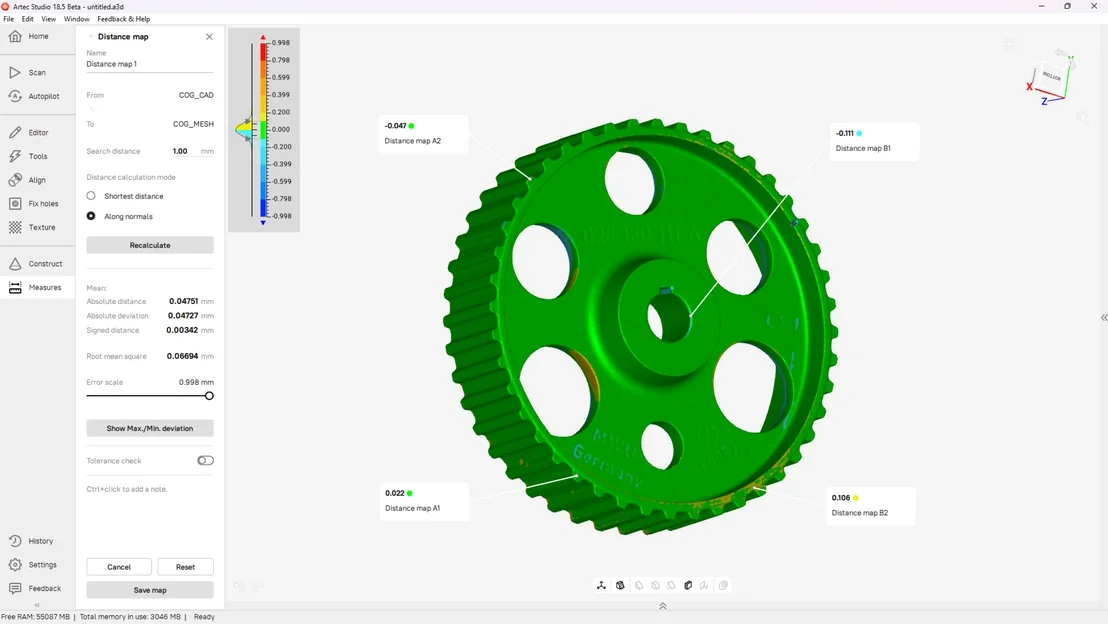

Включва инструменти за сечение, генериране на 3D Compare Map (карта на отклоненията) и Tolerance Checking за контрол спрямо конструктивните толеранси.
Директно сравнение с CAD
Почистване на мрежата, автоматично генериране на повърхности (auto-surfacing) и анализ на отклоненията спрямо CAD модела без нужда от външен софтуер.
Директен експорт с един клик
Съвместимост с индустриални софтуери като Geomagic Control X и PolyWorks Inspector.
Оптимизиран интерфейс
Специално разработеният интерфейс на Artec Point II улеснява целия процес на сканиране, превръщайки сложните за заснемане обекти в бърза и лесна задача и намалявайки риска от човешка грешка.
Real-time Fusion
Генерира готова полигонална мрежа (mesh) почти моментално за бърз анализ на съответствието.
Интелигентна обработка на данните
Автоматично запълване на празнини, филтриране на шума и запазване на остри ръбове и канавки, с възможност за ръчна настройка на параметрите за критични толеранси.
Комбиниране на сканове от различни устройства
Възможност за обединяване на данни от Artec Point II с други скенери от серията Artec за създаване на мащабни „дигитални двойници“ (Digital Twins) с различна степен на детайлизация.
Текстуриране с AI Фотограметрия
Автоматично налагане на фотореалистични текстури за по-добра визуализация и презентация.
Приложения
Контрол на качеството
Проверявайте детайлно производствените партиди, за да гарантирате, че те отговарят на заложените допуски и стандарти за качество, преди продуктите да бъдат монтирани или изпратени към клиентите.
Реверсивно инженерство
Прецизността е в основата на ефективното реверсивно инженерство. Заснемайте точни геометрични модели за сравнителен анализ или за създаване на дубликати с цел по-нататъшно оптимизиране на дизайна.
Модернизация и ретрофитинг
Дигитализирайте компоненти, които вече не са в производство, конвертирайте ги в CAD модели и ги произведете наново за съвременни приложения, като внесете необходимите подобрения според Вашите изисквания.
Производство на резервни части и аксесоари
Проектирайте нови компоненти (например персонализирани автомобилни капаци), които прилягат перфектно към съществуващата геометрия, благодарение на субмилиметровата точност на 3D скенера.
Поддръжка, ремонт и експлоатация
Дигитализирайте повредени детайли с висока прецизност, за да локализирате дефекти и отклонения извън допуските. Извършвайте ремонти, които гарантират надеждната работа на възлите и непрекъсваемостта на работния процес.
Инспекция във всякакъв мащаб
Уверете се, че всеки продукт с малък или среден размер ще функционира според очакванията. Независимо дали става въпрос за малки серии или мащабно промишлено производство, Artec Point ll е идеалното решение за детайлна проверка на компоненти.
Индустрии
Със своята прецизност от метрологичен клас и лек, гъвкав дизайн, 3D скенерът Artec Point ll намира приложение в широк спектър от сектори, като е най-ефективен в следните области:
Автомобилна индустрия
Комбинацията от маневреност, лекота и ултрависока точност прави 3D сканирането идеално за заснемане на всичко – от предни капаци, панели на врати и спойлери до сложни за обхождане интериорни пространства.
Аерокосмическа индустрия
Постигането на критично малки допуски е предизвикателство дори в най-добрите условия. Artec Point ll е бърз, лесен за усвояване и осигурява изключителна точност при заснемане на специфични, гланцови повърхности на аеродинамични профили (елерони и лопатки).
Производство
Независимо от използваната технология – механична обработка, леене под налягане, коване или други методи – Artec Point ll е превъзходно решение за високоскоростен, безконтактен контрол на качеството (QI).
Тежка промишленост
Artec Point ll се справя успешно дори със заснемането на големи и масивни обекти. Дигитализирайте с лекота всичко – от микроскопични болтове до масивни чугунени отливки.
Производство на матрици и форми
Неточните матрици водят до дефектна продукция. Активирайте режима за прецизно сканиране на Artec Point ll, за да направите детайлна оценка на геометрията им, преди да стартирате пълномащабно производство.
Енергетика
От бутални глави до тръбопроводни мрежи в офшорни инсталации – Artec Point ll е перфектният инструмент за инспекция на монтирани компоненти в енергийния сектор, помагайки да се определи необходимостта от ремонт или подмяна.
Кой скенер да изберете?

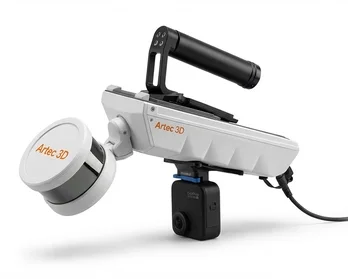

Artec Jet
Изключително гъвкава SLAM-базирана LiDAR система за заснемане на обширни зони, включително строителни площадки, пътни мрежи и опасни или труднодостъпни среди.
Тип скенер: Мултимодален Размер на обектите: XL, XXL Точност: до ±10 mm

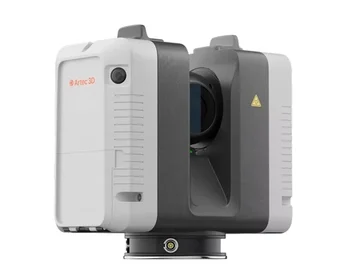

Artec Ray II
Стационарен LiDAR скенер, предназначен за дигитализиране на големи обекти и сцени – от лопатки на турбини и превозни средства до цели сгради. Осигурява метрологична прецизност във всяка зона от интерес.
Тип скенер: Стационарен Размер на обектите: L, XL Точност: до 1.9 mm

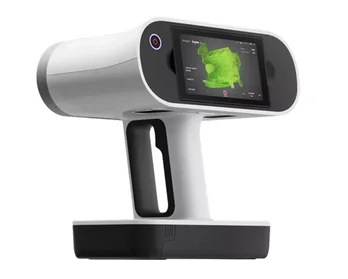

Artec Leo
Безжичен ръчен 3D скенер от типа „всичко в едно“, предназначен за детайлно заснемане на сложна геометрия и повърхности с критично значение на текстурата. Покрива „слепите петна“ и постига висока точност при детайли в по-малък мащаб.
Тип скенер: Ръчен Размер на обектите: M, L Точност: до 0.1 mm
Artec Point II Спецификации
| Разделителна способност и точност | |
|---|---|
| Разделителна способност, до | 0.02 mm (0.0008 in) |
| Точност, до | 0.02 mm (0.0008 in) |
| 3D точност според дистанцията, до | 0,015 mm + 0,035 mm/m; с Artec Metrology Kit: 0,015 mm + 0,015 mm/m |
| Обхват на сканиране | |
|---|---|
| Размер на обекта или зоната | S–L |
| Работна дистанция | > 300 mm (> 11.8 in) |
| Линейно зрително поле, В×Ш при най-далечна дистанция | Up to 700 × 600 mm (27.6 × 23.6 in) |
| Дълбочина на полето | 550 mm (21.7 in) |
| Скорост | |
|---|---|
| 3D реконструкция при сливане в реално време, до | 120 fps |
| Скорост на събиране на данни, до | 5.8 mln measurements/second |
| Режими на сканиране | |
|---|---|
| Бързо сканиране | 54 crossed blue lasers |
| Сканиране на фини детайли | 17 parallel blue laser lines |
| Сканиране на дълбоки отвори | 1 single blue laser line |
| Хардуер | |
|---|---|
| Тип скенер | Ръчен |
| Захранване | AC/DC power adapter, 24V |
| Интерфейс | USB 3.0 |
| Източник на структурирана светлина | Class II blue laser (eye-safe) |
| Размери, В×Д×Ш | 203 × 80 × 44 mm (8 × 3.1 × 1.7 in) |
| Маса | 0.57 kg (1.3 lbs.) |
| Гаранция | 1 year |
| Сертификация и изпитване | Проверка по VDI/VDE 2634 и JJF 1951 в акредитирана по ISO/IEC 17025 лаборатория; не е сертификат за всеки измерен детайл |
| Защита от прах | IP50 |
| Съвместимост | |
|---|---|
| Поддържани операционни системи | Windows 10, 11 |
| Препоръчителна компютърна конфигурация | Intel с 8 ядра, 16 нишки и ≥2,6 GHz; ≥64 GB RAM; видеокарта с 8 GB VRAM |
| Минимална компютърна конфигурация | Intel с 8 ядра, 16 нишки и ≥2,6 GHz; ≥32 GB RAM; видеокарта с 4 GB VRAM |
| Изходни формати | |
|---|---|
| 3D мрежа | OBJ, PLY, WRL, STL, AOP, ASC, Disney PTX (PTEX), E57, XYZRGB |
| CAD | STEP, IGES, X_T |
| Измервания | CSV, DXF, XML |
Посочените стойности са по данни на производителя. Резултатът зависи от конфигурацията, материала и условията на работа.
