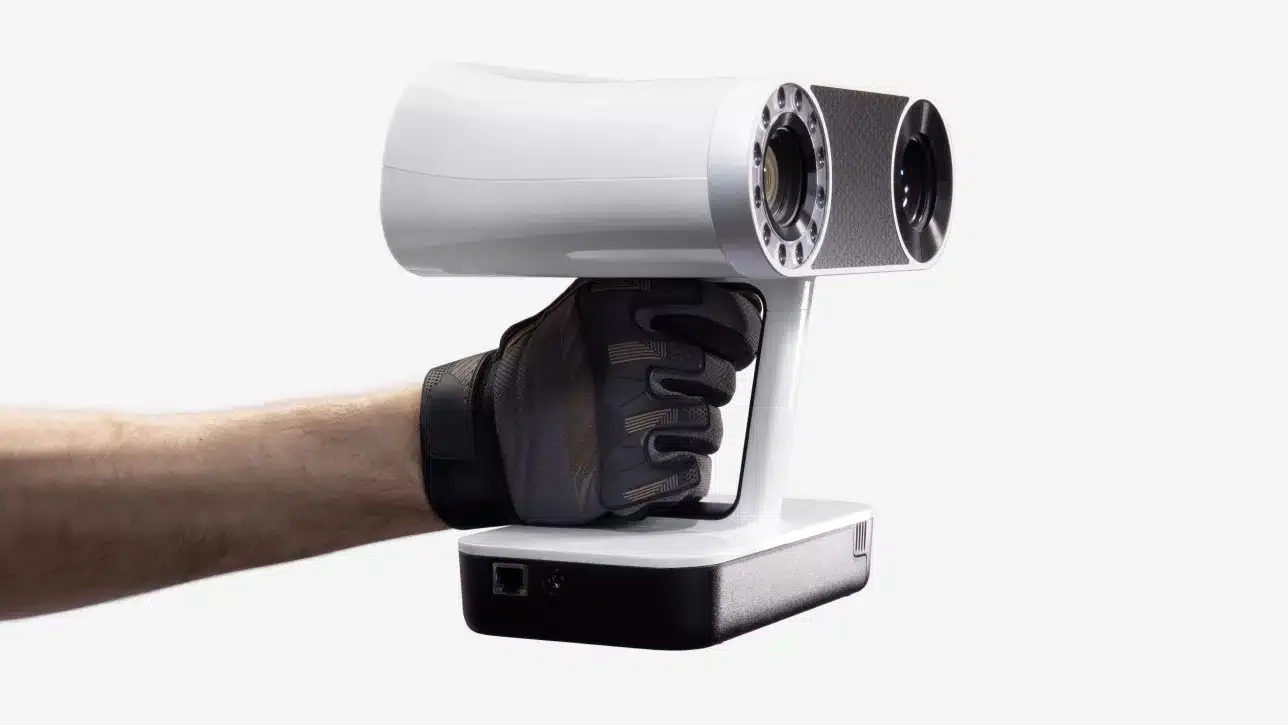

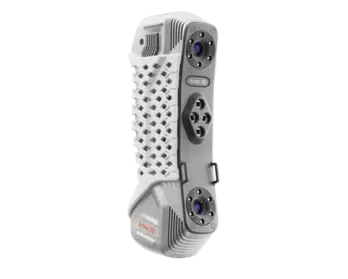

Artec Leo
Ръчен 3D скенер с вградена батерия и сензорен екран. Заснемате обекта без свързан компютър и следите покритието върху дисплея.
Цена 41 760 € с ДДС
- Точност на 3D точка
- до 0,1 mm по данни на производителя
- 3D резолюция
- до 0,2 mm
- Работна дистанция
- 0,35 до 1,2 m
Общ преглед
Artec Leo събира данните без свързан компютър. Вграденият дисплей показва модела по време на работа; обработката и подготовката на крайния файл са отделна стъпка в Artec Studio.
Работен процес
След подготовка на обекта стартирайте заснемането от сензорния дисплей. Следете дистанцията и покритието, вместо да оценявате резултата само по движението на скенера.
Проследяване по време на заснемане
Leo използва геометрията и текстурата на обекта за проследяване. Софтуерните помощници показват обратна връзка на дисплея, а операторът избира движението и проверява покритието.
Проследяване по геометрия и текстура
Проследяването използва особеностите на повърхността. Еднообразните или трудни за заснемане обекти може да изискват подготовка и допълнителни ориентири.

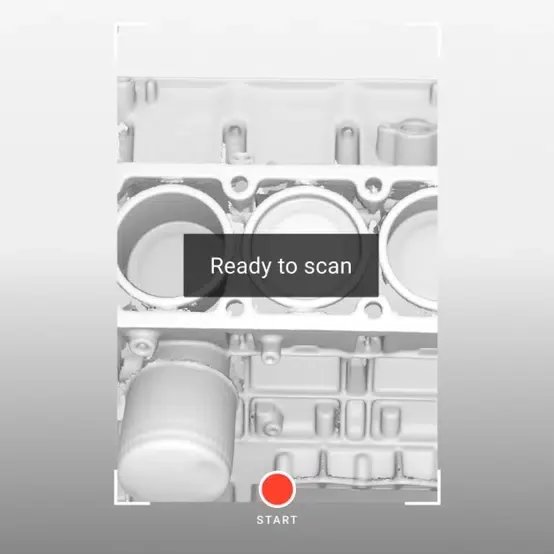

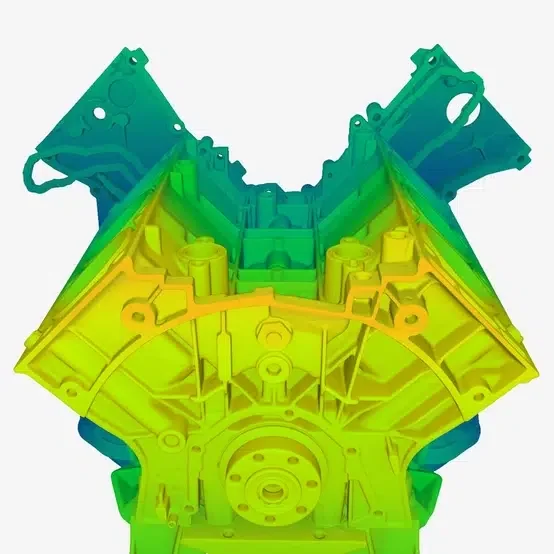

Дистанция, видима на екрана
Цветната карта на дистанцията помага да държите скенера в работния диапазон. Така можете да коригирате движението си още по време на заснемането.

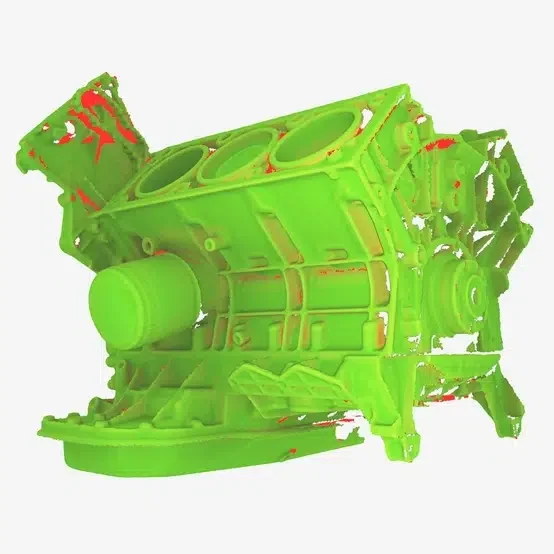

Проверка за пропуснати зони
Прегледът на покритието показва къде са нужни допълнителни кадри. Проверете отвори, ръбове и закрити повърхности преди да приключите.
Пауза и продължаване
Можете да прекъснете заснемането и да продължите към същия обект. За възстановяване на проследяването върнете скенера към вече заснета област с разпознаваема геометрия.

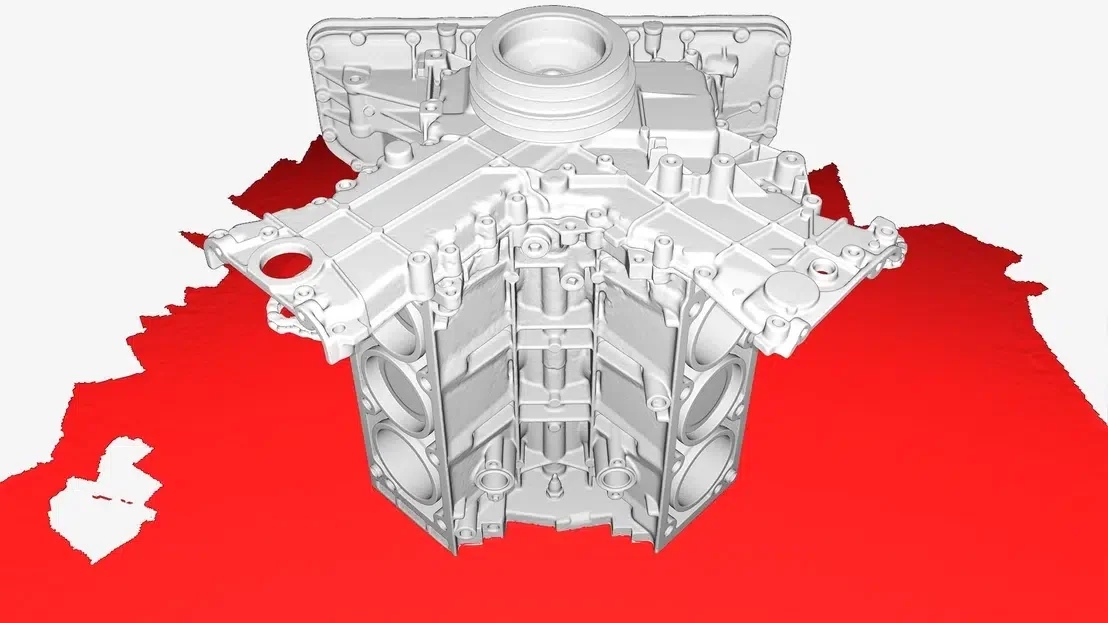

Контрол върху събраните данни
Настройките за заснемане помагат да ограничите ненужния фон. Преди обработка прегледайте кадрите и отделете обекта от случайно заснетите повърхности.
Без компютър до обекта
Дисплеят, изчислителният модул и батерията са в скенера. Това освобождава работното място около обекта, но не отменя нуждата от компютър за последващата обработка.
Движение около обекта
Без кабел към компютър можете да обикаляте обекта и да променяте позицията си. Размерът, достъпът до повърхностите и времето за заснемане определят плана за работа.
Работа с батерия
Заснемането с Leo не изисква кабел към работна станция. За продължителна сесия планирайте зареждането, резервните батерии и съхранението на файловете.

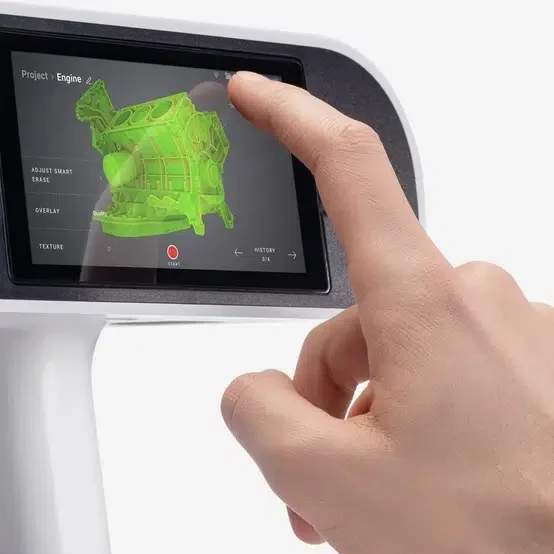

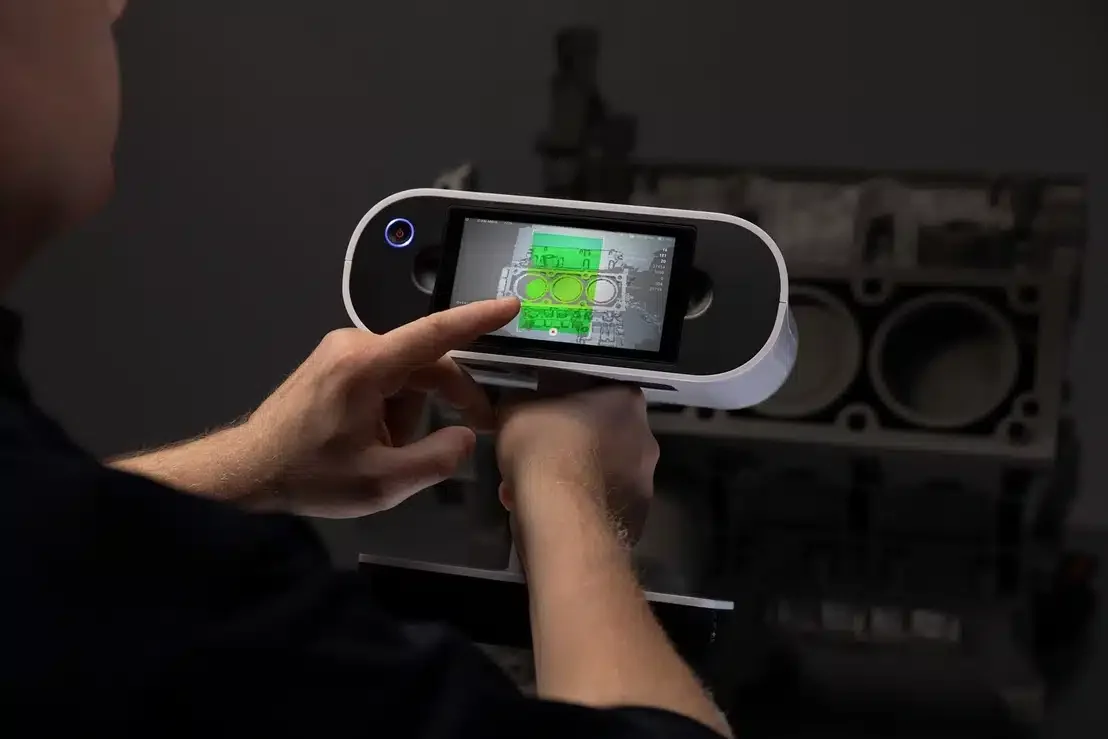

Сензорен дисплей
Управлявайте заснемането и преглеждайте резултата на вградения екран. Проверете конкретното поколение на скенера и комплектацията при избор на система.

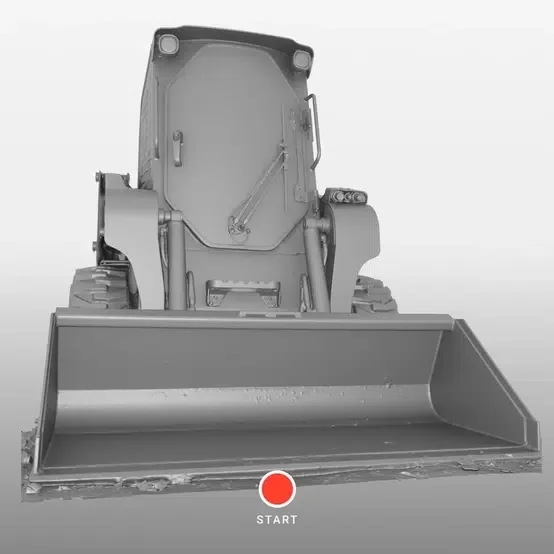

Преглед в реално време
Показването на модела още по време на сканирането помага да прецените къде да добавите кадри. Окончателната мрежа се подготвя при обработката.

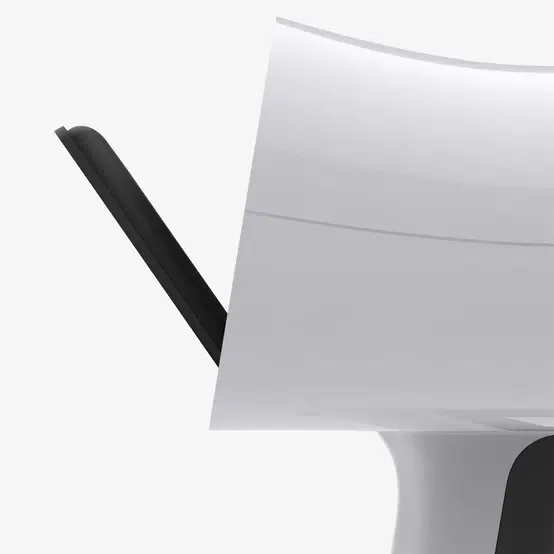

Накланящ се екран
Променяйте ъгъла на дисплея, за да го виждате при заснемане от висока или ниска позиция.
Технология
Точност и проверка
Производителят посочва точност на 3D точка до 0,1 mm. Подготовката, дистанцията и калибрирането са част от измервателния процес; посочената стойност не е автоматична гаранция за всяка готова мрежа.
Обработка по време на заснемане

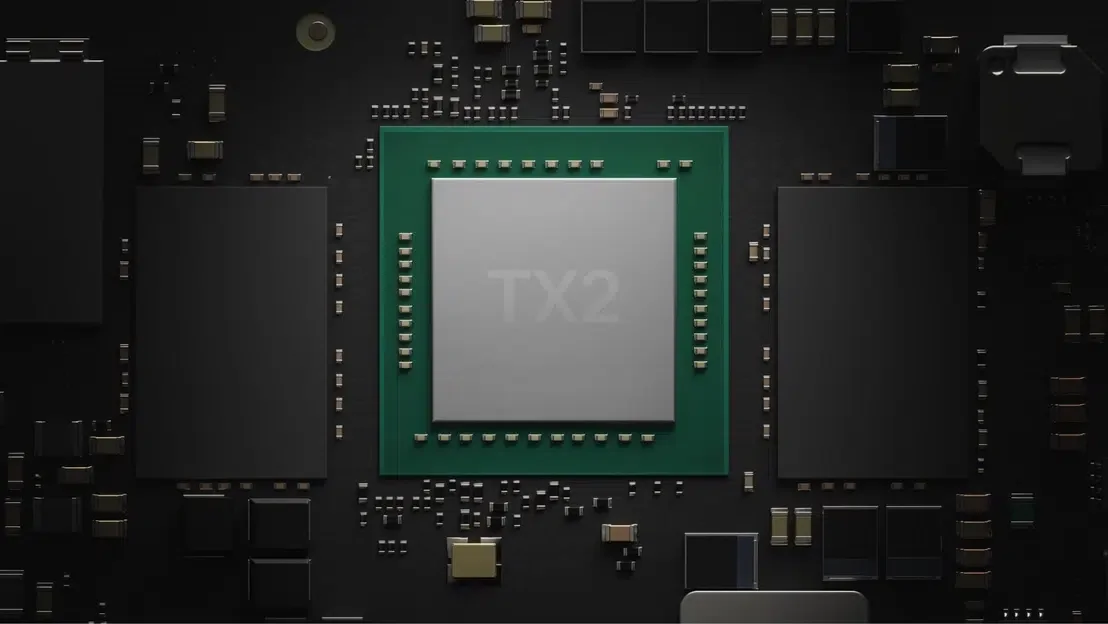

Вграденият изчислителен модул обработва входящите данни и показва преглед. Разграничете скоростта на събиране на данни от скоростта на сливане и финалната обработка.
SD и HD режим
Изберете режим според нужните детайли и наличния капацитет за обработка. HD обработката изисква подходяща работна станция; проверете текущите изисквания за Leo и Artec Studio.

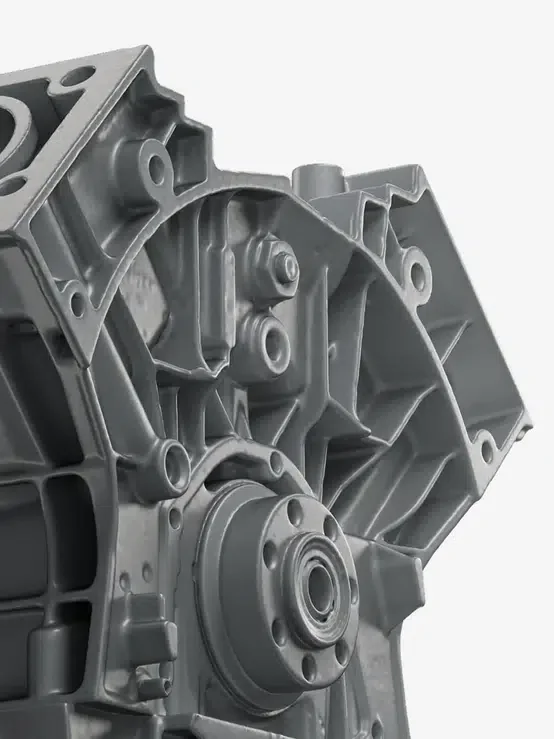

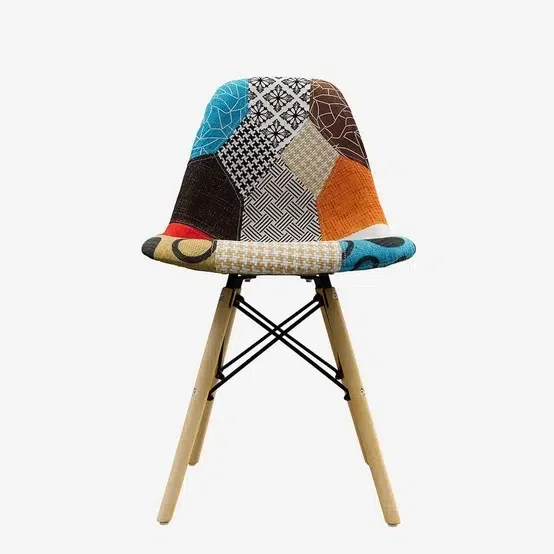

Геометрия и цвят
Leo записва геометрията и цветната текстура. Светлината, повърхността и настройките влияят на качеството на текстурата.
Artec Studio
Софтуерът обединява скановете и подготвя модела за следваща работа. Проверете избраната версия, лиценз и компютърна конфигурация. Разгледайте Artec Studio 20.

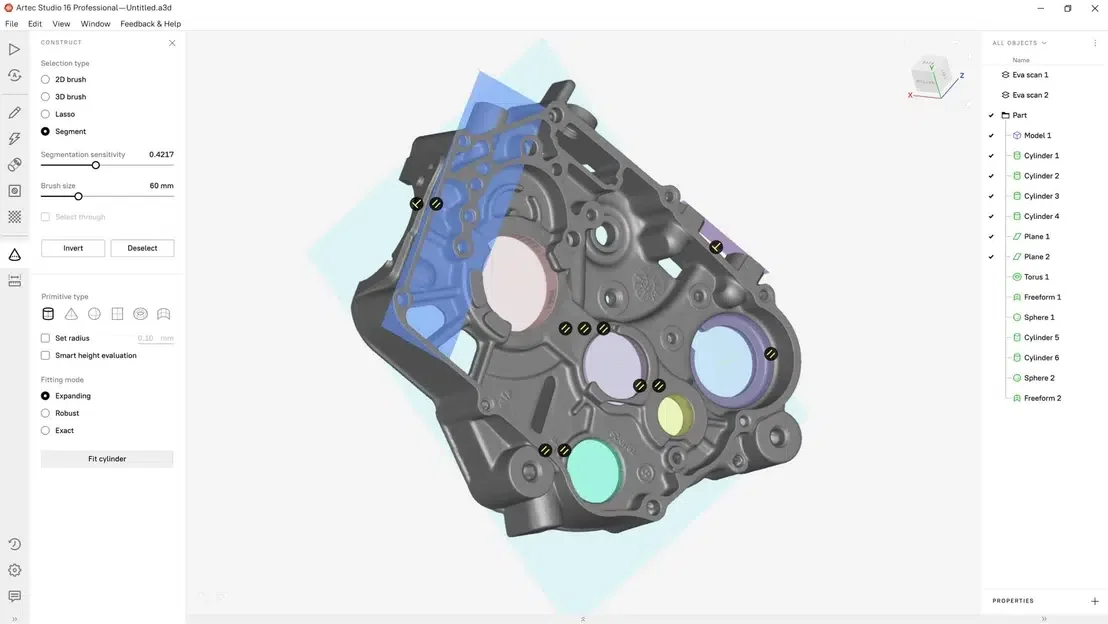

Обработка в Artec Studio

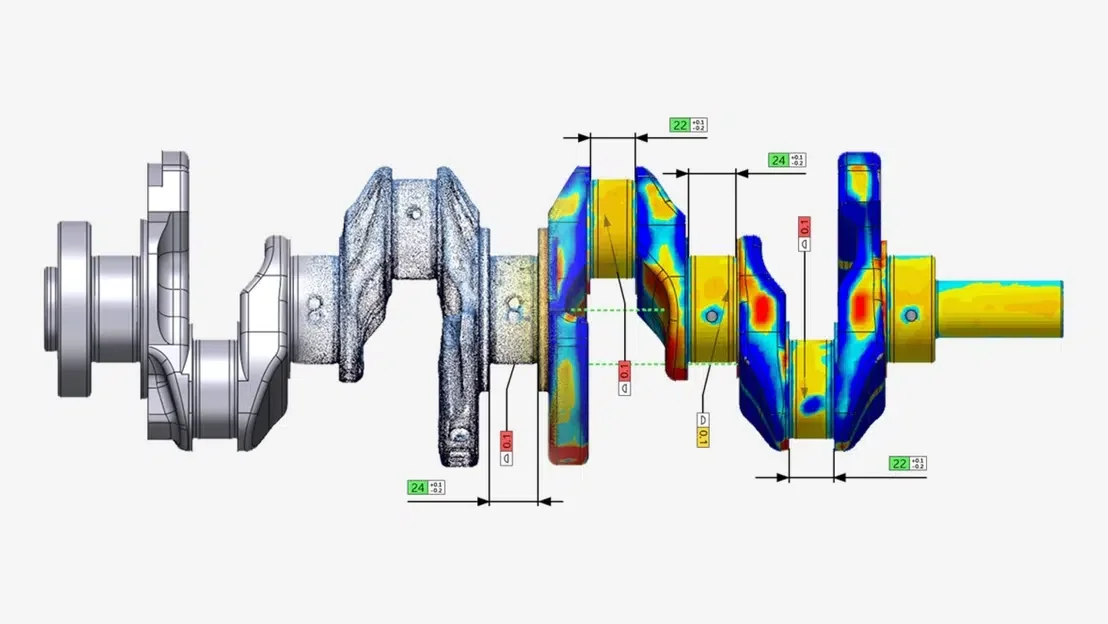

Прехвърлете данните за подравняване, почистване и създаване на мрежа. Изберете изходен формат според следващия етап: визуализация, измерване или обратно инженерство.
Фотографии за текстуриране
В Artec Studio можете да използвате отделни фотографии за текстуриране на сканирана геометрия. Това е софтуерен работен процес; не превръща автоматично скана в параметричен CAD модел.

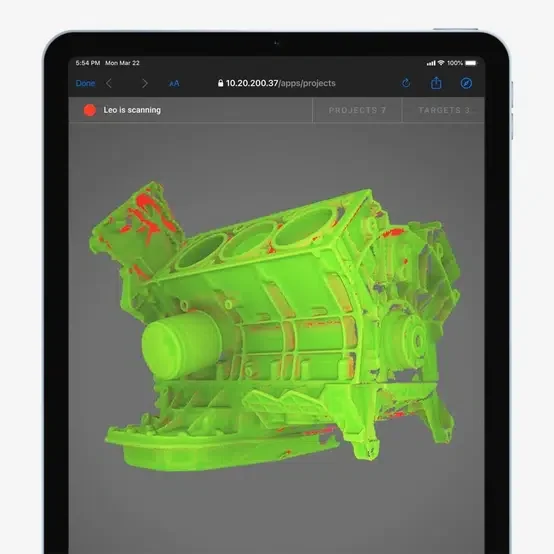

Дистанционно управление
При интегрирана станция обсъдете дистанционното управление на Leo. Наличните команди и връзката се проверяват за конкретния фърмуер и софтуер.
Интеграция в собствен процес
За автоматизирана клетка уточнете достъпа до API/SDK, лиценза и нужните функции преди проектиране на интеграцията.

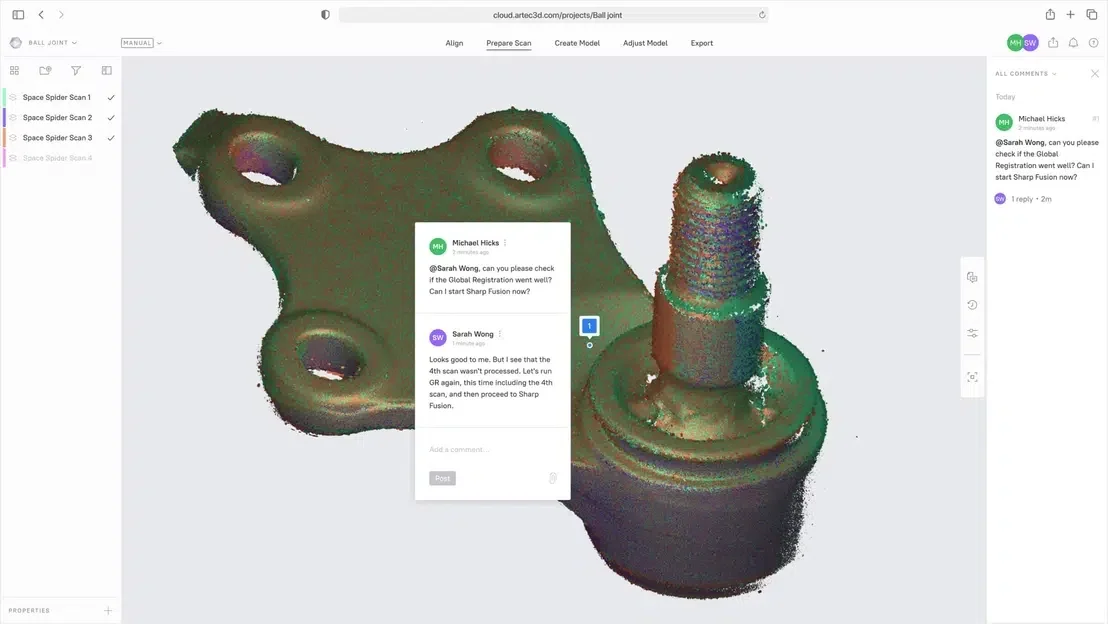

Споделяне на проектите
След обработка моделите могат да се предават в договорен файлов формат. Ако ви е нужна облачна съвместна работа, уточнете услугата, достъпа и лиценза отделно.
Какви обекти да подготвите за демонстрация
Изпратете пример за детайла, размери, материал и критични зони. Корпуси, отливки и индустриални компоненти поставят различни изисквания към достъпа, резолюцията и подготовката.
Поколение и конфигурация
При сравнение на системи проверете поколението на Leo, комплектацията и версията на софтуера, а не само името на модела.
Кой скенер да изберете?
Artec Jet
За мобилно картографиране на големи пространства разгледайте Artec Jet.
Artec Ray II
За стационарно заснемане на големи обекти разгледайте Artec Ray II.
Artec Point II
За лазерно сканиране на технически детайли разгледайте Artec Point II.
Технически спецификации
| Точност и разделителна способност | |
|---|---|
| Точност на 3D точка | до 0.1 mm |
| 3D разделителна способност | до 0.2 mm |
| 3D точност според дистанцията | до 0.1 mm + 0.3 mm/m |
| Алгоритми | |
| HD режим | Да |
| Проследяване по геометрия и текстура | Да |
| Алгоритми за обработка | По геометрия и текстура |
| Автоматично отстраняване на фона | Да |
| Зрително поле | |
| Работна дистанция | 0.35 – 1.2 m |
| Обем на зоната на заснемане | 160,000 cm³ |
| Линейно зрително поле, В×Ш при най-близка дистанция | 244 × 142 mm |
| Линейно зрително поле, В×Ш при най-далечна дистанция | 838 × 488 mm |
| Ъглово зрително поле, В×Ш | 38.5 × 23° |
| Текстура | |
| Разделителна способност на текстурата | 2.3 mp |
| Цветове | 24 bpp |
| Използване на Photo Texture | Да |
| Скорост на заснемане | |
| 3D реконструкция при сливане в реално време | до 22 fps |
| 3D реконструкция при запис на 3D видео | до 44 fps |
| 3D реконструкция при стрийминг на 3D видео | до 80 fps |
| Скорост на събиране на данни | до 35 mln points/s |
| 3D експозиция | 0.0002 s |
| 2D експозиция | 0.0002 s |
| Светлинен източник | |
| 3D светлинен източник | VCSEL |
| 2D светлинен източник | Масив от 12 бели LED |
| Дължина на вълната на лазера | 808 nm |
| Клас на лазера | 1 |
| Хардуер | |
| Позиционни сензори | Вградена инерционна система с 9 степени на свобода |
| Дисплей и сензорно управление | Вграден сензорен дисплей; възможност за видео към външно устройство чрез Wi-Fi/Ethernet |
| Многоядрена обработка | Да |
| Вградени процесори | NVIDIA Jetson TX2 |
| Интерфейс | Wi-Fi, Ethernet |
| Вградено устройство за съхранение | 512 GB SSD |
| Компютърни изисквания | |
| Поддържани операционни системи | Проверете актуалните изисквания за Leo и избраната версия на Artec Studio. |
| Препоръчителна компютърна конфигурация | Проверете актуалните изисквания за Leo и избраната версия на Artec Studio. |
| Минимална компютърна конфигурация | Проверете актуалните изисквания за Leo и избраната версия на Artec Studio. |
| Изходни формати | |
| 3D мрежа | OBJ, PLY, WRL, STL, AOP, ASC, Disney PTX (PTEX), E57, XYZRGB |
| CAD | STEP, IGES, X_T |
| Измервания | CSV, DXF, XML |
| Захранване и размери | |
| Захранване | Сменяема вградена батерия; опционално мрежово захранване |
| Размери, В×Д×Ш | 231 × 162 × 230 mm |
| Маса | 2.6 kg / 5.7 lb |
При заснемане не е нужен свързан компютър. Изискванията за обработка са отделни: актуално ръководство на Artec.
Скоростите за сливане, запис и стрийминг са различни режими. Форматите CAD се отнасят за съответната обработка в софтуера; сканът не е автоматично параметричен модел.

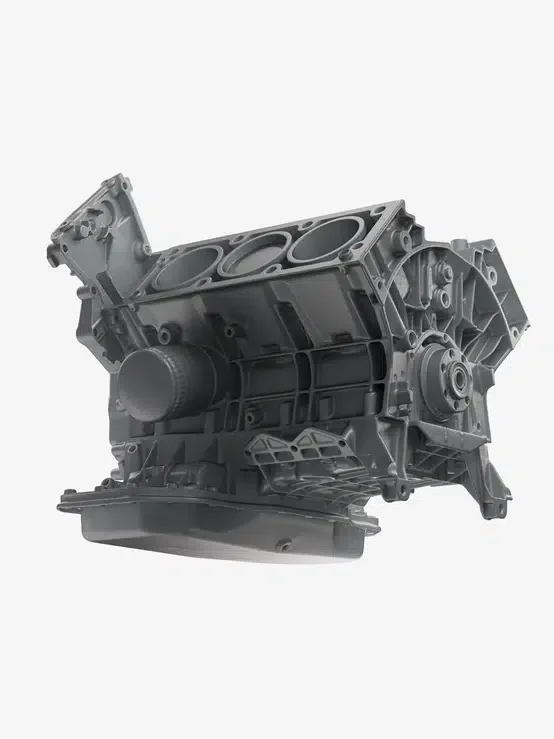

Галерия
