3D печат и CNC: избор според детайла

Двата процеса започват от цифров модел, но изграждат детайла по различен начин. 3D печатът добавя материал слой по слой; CNC обработката отнема материал от заготовка. Изборът зависи от геометрията, материала, количеството и изискванията към готовата част.

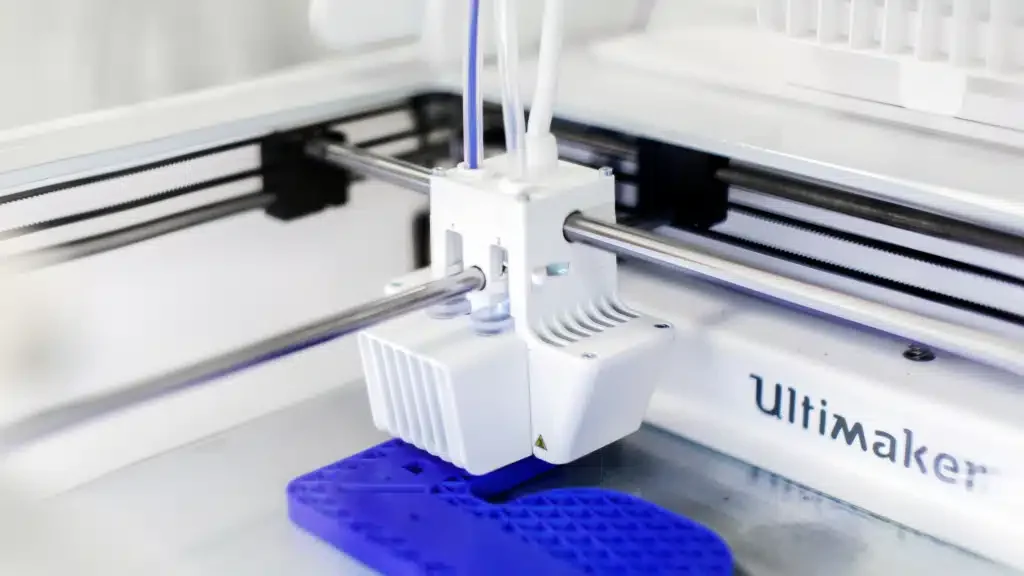

При 3D печата моделът се подготвя за избраната технология и материал. Ориентацията, опорите и последващата обработка са част от производствения план.

При CNC обработката се избират заготовка, инструмент, закрепване и последователност на операциите. Достъпът на инструмента ограничава кои повърхности и вътрешни форми могат да се обработят.

Вътрешни канали, сложни кухини и персонализирани форми могат да насочат избора към 3D печат. За част, която трябва да бъде произведена от конкретен стандартен прът или плоча, CNC обработката може да е по-подходяща.

Здравината зависи от материала, производствения процес, ориентацията и последващата обработка. Сравнявайте данни от съпоставими изпитвания. Посоката на изграждане може да влияе на свойствата. Проверете данните за конкретния материал и процес.

• Геометрия и достъп до критичните повърхности.
• Материал, температура и натоварване при употреба.
• Допуски, резби и сглобки.
• Видим финиш и допустима грапавост.
• Количество, срок и вероятност за промени в дизайна.

Част от задачите комбинират двата метода: отпечатана геометрия с последваща обработка на избрани повърхности.

Сравнявайте изискванията за отделните размери и повърхности. Една обща стойност за точност не описва всички CNC машини или всички технологии за 3D печат.

Повторяемостта се оценява за конкретната машина, материал, геометрия и процес. За критична сглобка определете измервателния метод и приемните критерии, а при нужда изработете мостра.

При CNC обработката значение имат заготовката, закрепването, инструментите, програмата и времето за работа. При 3D печата се включват подготовката, материалът, заетият обем, времето на машината и последващата обработка.

Сравнявайте цената на готов и проверен детайл. Подготовката, почистването, отстраняването на опори и довършителните операции могат да променят резултата. Няма универсален брой части, след който единият метод винаги става по-евтин.

При прототип с чести промени е полезно да сравните времето от нов файл до проверена част. При серия оценете капацитета на машината и всички операции след нея.

Времето за един детайл не се умножава еднакво при всяка технология. Подреждането, броят закрепвания, височината на заданието и капацитетът за обработка влияят върху срока.

И двата вида оборудване могат да използват цифрово управление на движенията. В това сравнение „CNC обработка“ означава отнемане на материал чрез инструмент, а „3D печат“ означава адитивно изграждане. За избор на производствен метод е полезно да разграничаваме процесите по този начин.

Изпратете модела, количество, материал и критични размери. Ако допускате алтернативен материал или комбинирана обработка, включете това в заданието. Обсъдете проекта си

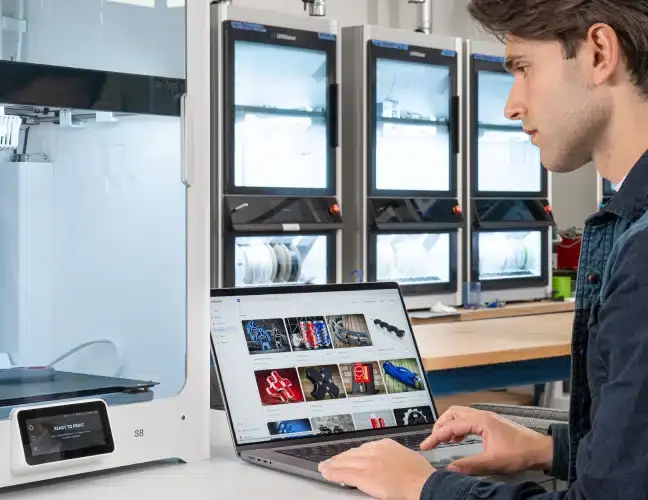

Разгледайте S8
